  • 说明
    不锈钢地热分水器
    技术领域

    本实用新型涉及一种不锈钢地热分水器。

    背景技术

    由于工、农业生产的需求以及随着人们生活质量的提高,自来水的地热分水器的应用也越来越广泛。如目前在食堂、浴室常见的水龙头地热分水器,室内地暖管的地热分水器等。

    发明内容

    本实用新型的目的在于提供一种应用于室内地暖管的不锈钢地热分水器。

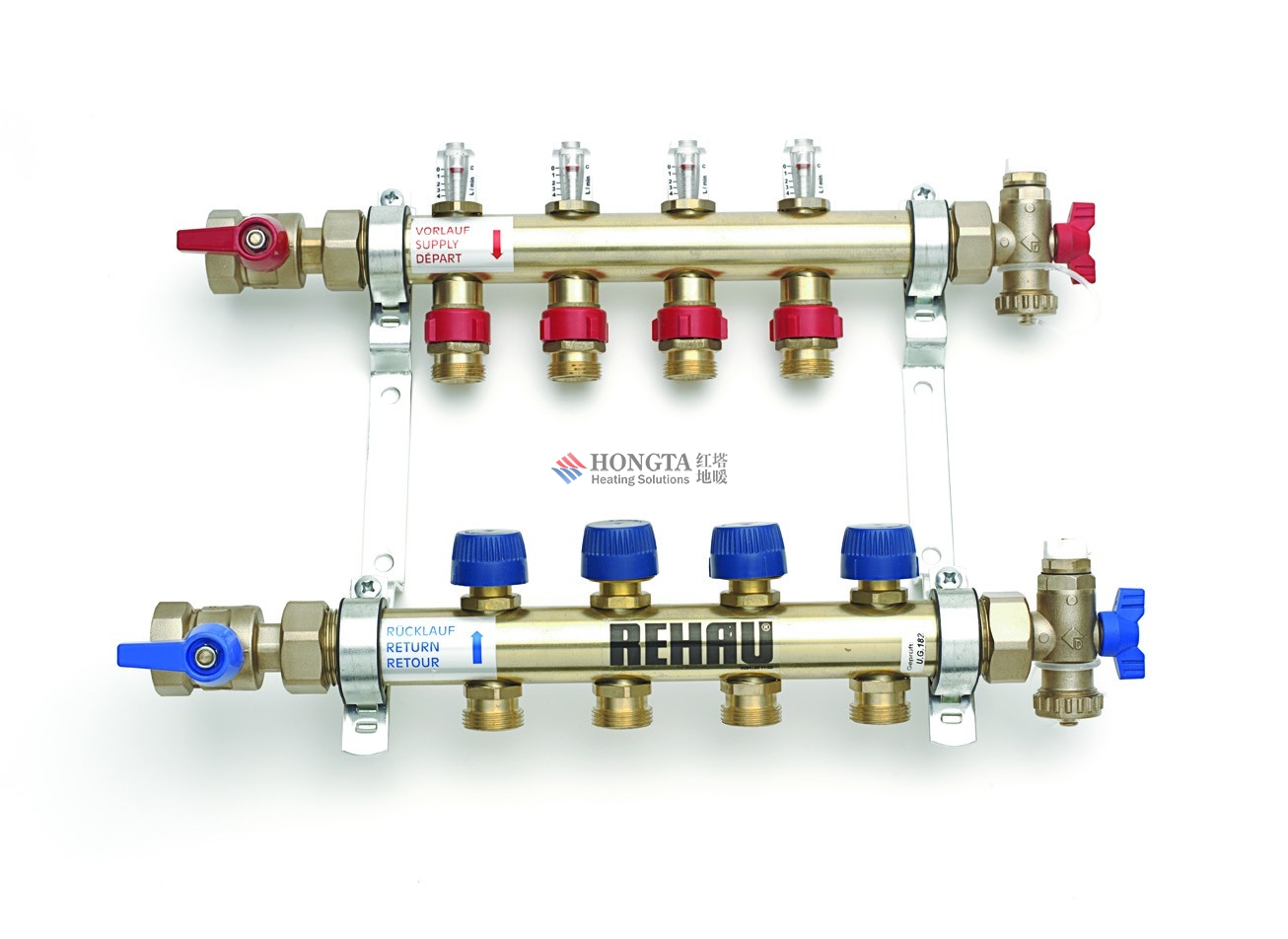

    为了达到上述目的,本实用新型主要是采用了以下技术方案来实现的。本实用新型由地热分水器主管及与其相匹配的回水主管组成,地热分水器主管的一端为进水口,另一端设有堵头,地热分水器主管为D形结构,地热分水器主管上设有若干个出水接口,出水接口设在D形的平面上,地热分水器主管上还设有排气口,所述的出水接口上设有螺纹接头,并接有出水阀门。本实用新型还设有与地热分水器主管相匹配的回水主管,回水主管上设有进水接口,在出水接口与进水接口之间还设有暖水管。

    本实用新型与现有技术相比,具有以下明显优点。(1)结构简单,安装方便。本实用新型的地热分水器主管上集中设有若干出水接口和出水阀门,暖水管的长短设计可以按要求设置。(2)地热分水器主管为D形结构,造型美观,结构牢固,而且制造工艺简单,成本低。(3)使用方便,分路控制,节约能源。在使用时,根据需要来开、关阀门,节能十分明显。

    本实用新型适用于地暖管采暖用,特别适用于家庭、学校、宾馆、饭店及其它公共场所。

    下面结合附图和具体实施方式对本实用新型作进一步详细的描述。

    附图说明

    图1为本实用新型整体结构示意图。

    图2为本实用新型地热分水器主管结构示意图。

    具体实施方式

    如图1所示,本实用新型由地热分水器主管3及与其相匹配的回水主管9组成,地热分水器主管3的一端为进水口1,另一端设有堵头4,地热分水器主管3为D形管结构,地热分水器主管3上设有若干个出水接口5,出水接口5设在D形管的平面12上,地热分水器主管3上还设有排气口2,所述的出水接口5上设有螺纹接头6,并接有出水阀门7。本实用新型还设有与地热分水器主管3相匹配的回水主管9,回水主管9上设有进水接口10,在出水接口5与进水接口10之间还设有暖水管8。

    如图2所示,地热分水器主管3的一端为进水口1,另一端设有堵头4,地热分水器主管3为D形结构,地热分水器主管3上设有若干个出水接口5,出水接口5设在D形的平面12上,地热分水器主管3上还设有排气口2,所述的出水接口5上设有螺纹接头6。

    本实用新型适用于地暖管采暖用,特别适用于家庭、学校、宾馆、饭店及其它公共场所。

    地热分水器
    CN 2739459 Y
    摘要
    本实用新型公开了一种地热分水器,该地热分水器近水端口带有和连接闸阀匹配的外螺纹,便于和闸阀直接连接,地热分水器管身任一位置圆周方向带有一多角凸缘,便于扳手等工具拧动。本实用新型克服了公有技术的缺陷,使地热分水器和闸阀连接时,可以省略接口,减少原材料的损耗,并且使管身和闸阀拆卸方便,不会损伤管身。
    权利要求(3)
    1.一种地热分水器,包括一圆柱体管身(1)及分水口(4),其特征在于,地热分水器进水端口带有和连接闸阀匹配的外螺纹。
    2.根据权利要求1所述的一种地热分水器,其特征还在于:地热分水器管身(1)任一位置圆周方向带有一多角凸缘(3)。
    3.根据权利要求2所述的一种地热分水器,其特征还在于:多角凸缘(3)多角凸缘数目为6个或6个以上。
    说明
    地热分水器
    技术领域

    本实用新型涉及一种地热分水器。

    背景技术

    地热分水器是建筑装饰工程经常用到的零部件,市场上公知的地热分水器都是圆柱体管状结构,在地热分水器两端带有内螺纹,通过内螺纹和接口连接,接口又通过螺纹连接到闸阀体上,地热分水器圆柱体管身上焊接分水口,分水口可以有若干个,以此达到分水的目的,这种地热分水器的缺陷是由于分水端口采用内螺纹,所以要使用带有外螺纹的接口才能和闸阀连接,增加了零部件,消耗了原材料,提高了成本,另外,圆柱体管身断面为圆形,管壁比较薄,造成拆卸时不方便,而且易损坏表面,在用工具将管身和接口安装时,容易夹伤地热分水器管身,事实上也很难将管身和接口拧紧。

    发明创造的内容本实用新型的目的是针对上述不足,提供一种新型的地热分水器,克服上述缺陷,使地热分水器和闸阀连接时,可以节省连接件,并且使管身和闸阀拆卸方便。

    本实用新型的技术方案是这样的:提供一种地热分水器,该地热分水器两端口带有和连接闸阀匹配的外螺纹,便于和闸阀直接连接。

    根据上述结构的本实用新型,其特征还在于:地热分水器管身任一位置圆周方向带有一多角凸缘,便于扳手等工具拧动。

    本实用新型的有益效果是:克服了公有技术的缺陷,使地热分水器和闸阀连接时,可以省略接口,降低成本,减少原材料的损耗,并且使管身和闸阀拆卸方便,不会损伤管身。

    附图说明

    下面结合附图及实施例对本实用新型详细加以说明。

    附图为本实用新型的纵剖面图。

    实施方式如图所示,本实用新型的一种地热分水器,该地热分水器各端口带有和连接闸阀匹配的外螺纹2,便于和闸阀直接连接,地热分水器管身上带有几处螺纹分水口4。

    根据上述结构的本实用新型,其特征还在于:分水管身1任一位置圆周方向带有一多角凸缘3,便于扳手等工具拧动。
