  • 一种地热分水器无线温控系统

  • 来源:  发布时间:2014-08-08  浏览:853












  • 一种地热分水器无线温控系统
    CN 203642332 U
    摘要

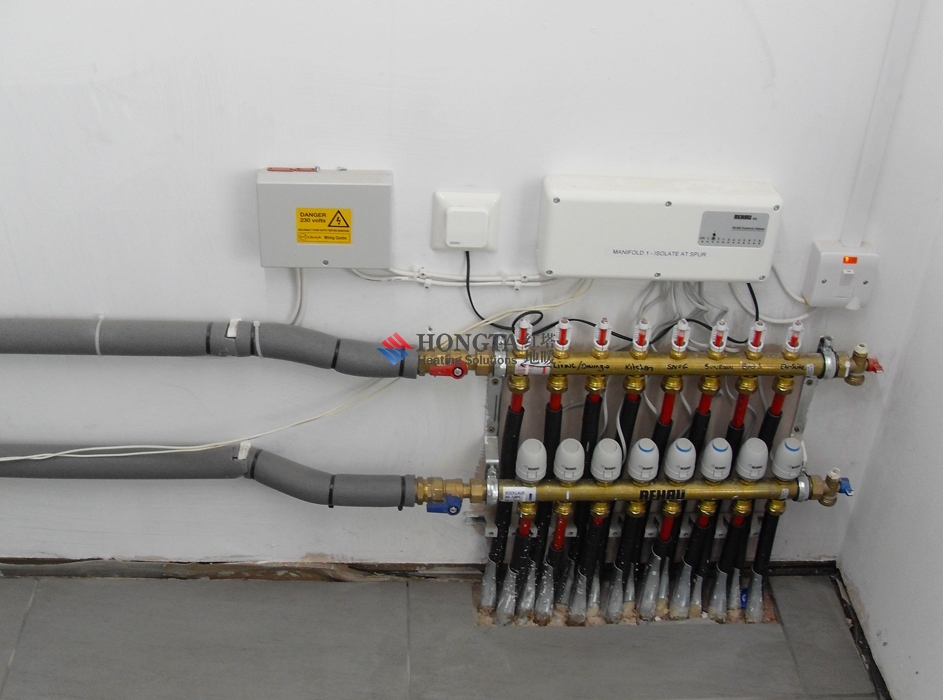

    本实用新型涉及一种地热分水器无线温控系统,包括固定支架、上分水管管道、下分水管管道、控制系统以及循环管路,所述上分水管管道、下分水管管道分别固定连接于所述固定支架上,上分水管管道、下分水管管道的管路上分别连通连接有若干管接头,上分水管管道、下分水管管道上相对各管接头之间分别通过循环管路连接,上分水管管道上设置的各个管接头上分别连接有电机控制阀,所述控制系统包括若干无线控制信号发射器、控制器。
    权利要求(2)
    1.一种地热分水器无线温控系统,包括固定支架、上分水管管道、下分水管管道、控制系统以及循环管路,所述上分水管管道、下分水管管道分别固定连接于所述固定支架上,上分水管管道、下分水管管道的管路上分别连通连接有若干管接头,上分水管管道、下分水管管道上相对各管路之间分别通过循环管路连接,其特征是:上分水管管道上设置的各个管接头上分别连接有电机控制阀,所述控制系统包括若干室内恒温控制器、控制器,所述室内恒温控制器包括微处理器模块,微处理器模块上联接有按键输入模块、状态显示模块、无线信号发射模块、温度检测模块和第一电源模块,所述温度检测模块包含用于检测室内温度的环境温度传感器,所述控制器包括主控单片机以及分别与主控单片机联接的无线信号接收模块、电机控制阀控制模块和第二电源模块,上分水管管道上各个管接头上电机控制阀的控制端分别通过线路与主控单片机联接。
    2.根据权利要求1所述的地热分水器无线温控系统,其特征是:所述室内恒温控制器包括壳体I,壳体I 一侧设有作为无线信号发射模块的天线I,所述控制器包括壳体II,壳体II一侧设有作为无线信号接收模块的天线II。
    说明
    一种地热分水器无线温控系统

    技术领域

    [0001] 本实用新型涉及一种地热分水器温控系统,特别是一种地热分水器无线温控系统。

    背景技术

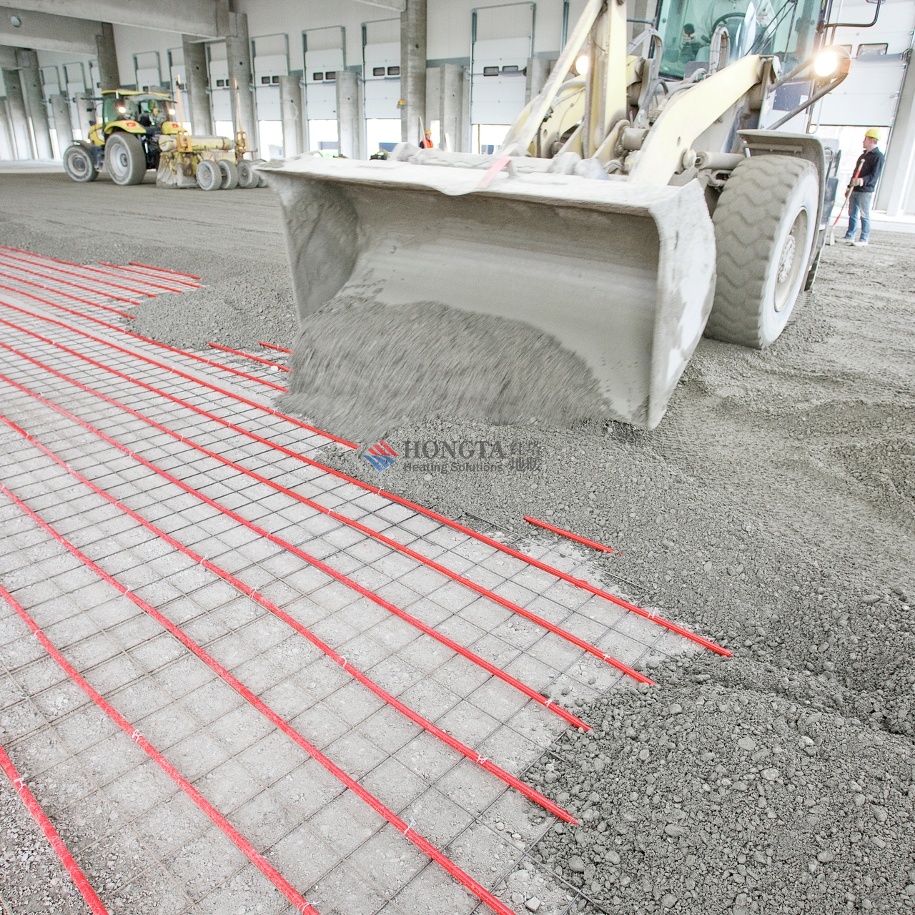

    [0002] 随着人民生活水平的逐步提高,许多居民小区已普遍采用地板采暖,地板采暖具有节能、舒服等特点,但是现有技术中无法实现室内的温度自动控制,为此,有的生产厂家采用电力控制的方式实现室内温度的自动控制,这种方法造价高,安全性差,施工复杂,不利于大面积推广使用。

    发明内容

    [0003] 本实用新型的目的就是为了解决背景技术中的问题,提供一种地热分水器无线温控系统。

    [0004] 为达到上述目的,本实用新型采用如下技术方案:一种地热分水器无线温控系统,包括固定支架、上分水管管道、下分水管管道、控制系统以及循环管路,所述上分水管管道、下分水管管道分别固定连接于所述固定支架上,上分水管管道、下分水管管道的管路上分别连通连接有若干管接头,上分水管管道、下分水管管道上相对各管接头之间分别通过循环管路连接,上分水管管道上设置的各个管接头上分别连接有电机控制阀,所述控制系统包括若干室内恒温控制器、控制器,所述室内恒温控制器包括微处理器模块,微处理器模块上联接有按键输入模块、状态显示模块、无线信号发射模块、温度检测模块和第一电源模块,所述温度检测模块包含用于检测室内温度的环境温度传感器,所述控制器包括主控单片机以及分别与主控单片机联接的无线信号接收模块、电机控制阀控制模块和第二电源模块,上分水管管道上各个管接头上电机控制阀的控制端分别通过线路与主控单片机联接。

    [0005] 一种地热分水器无线温控控制方法,上分水管管道内通热水,上分水管管道上各管接头分别通过循环管路与下分水管管道上相对各管接头连通,上分水管管道上设置的各个管接头上分别连接有电机控制阀;用户根据需求,通过按键输入模块将室内需求温度输入至微处理器模块,温度检测模块实时检测室内的温度,并将该实时温度参数传送给微处理器模块,微处理器模块将实时温度参数与需求温度比对,当低于或高于需求温度时,通过无线信号发射模块发出无线信号,此时控制器的无线信号接收模块接受该无线信号,并通过主控单片机发出控制信号给电机控制阀控制模块,由电机控制阀控制模块控制电机控制阀的闭口大小,多个房间分别配备多个室内恒温控制器,各室内恒温控制器,各房间内的循环管路分别与上分水管管道、下分水管管道上相对管接头连通,电机控制阀的控制端分别通过线路与主控单片机的电机控制阀控制模块联接,根据所处房间的室内恒温控制器发出的信号,单独控制该房间地热循环管路的管接头电机控制阀的闭口大小。

    [0006] 本实用新型与背景技术相比,具有实时检测房间内的温度,然后根据用于设定温度要求,发出需要升高温度或降低温度的信号,此时通过无线通信技术,由控制器接受该信号,并发出控制信号控制地热分水器上各房间对应上分水管管道的管接头上的电机控制阀开度,从而调节流过本房间的热水流量;用户不需要经常去调节地热分水器上的控制阀来控制流量,以达到控制室温;室内的温度设定在舒适温度后,地热分水器始终在为了满足该温度的前提下,对管接头的出水端阀门进行调节,并且无论上分水管管道内的热水水温高或低,其目的始终是为满足室内的舒适温度进行水流量的调节;使用极为方便,每个房间内的室内恒温控制器均可控制该房间内的温度,并且室内恒温控制器相当于一种室温遥控器,其用于为控制室温的遥控器。

    附图说明

    [0007] 图1是地热分水器无线温控系统的原理框图。

    [0008] 图2是室内恒温控制器的构成框图。

    [0009] 图3是地热分水器无线温控系统的硬件示意图之一。

    [0010] 图4是地热分水器无线温控系统的硬件示意图之二。

    具体实施方式

    [0011] 实施例1:参照图1〜4。一种地热分水器无线温控系统,包括固定支架3、上分水管管道4、下分水管管道2、控制系统以及循环管路,所述上分水管管道4、下分水管管道3分别固定连接于所述固定支架3上,上分水管管道4、下分水管管道2的管路上分别连通连接有若干管接头1,上分水管管道4、下分水管管道2上相对各管接头I之间分别通过循环管路连接,上分水管管道2上设置的各个管接头I上分别连接有电机控制阀5,所述控制系统包括若干室内恒温控制器12、控制器7,所述室内恒温控制器12包括微处理器模块13,微处理器模块13上联接有按键输入模块14、状态显示模块15、无线信号发射模块16、温度检测模块17和第一电源模块18,所述温度检测模块17包含用于检测室内温度的环境温度传感器171,所述控制器7包括主控单片机8以及分别与主控单片机8联接的无线信号接收模块9、电机控制阀控制模块10和第二电源模块11,上分水管管道4上各个管接头I上电机控制阀5的控制端分别通过线路6与控制器7联接。

    [0012] 所述室内恒温控制器12包括壳体1122,壳体1122 —侧设有作为无线信号发射模块的天线1121,所述控制器包括壳体1172,壳体1172 —侧设有作为无线信号接收模块的天线 1171。

    [0013] 一种地热分水器无线温控控制方法,上分水管管道4内通热水,上分水管管道4上各管接头I分别通过循环管路与下分水管管道2上相对各管接头I连通,上分水管管道4上设置的各个管接头上I分别连接有电机控制阀5 ;用户根据需求可以设定室内的需求温度,即通过按键输入模块14将室内需求温度输入并传递给微处理器模块13,温度检测模块17实时检测室内的温度,并将该实时温度参数传送给微处理器模块13,微处理器模块13将实时温度参数与需求温度比对,当低于或高于需求温度时,通过无线信号发射模块16发出无线信号,此时控制器7的无线信号接收模块9接受该无线信号,并通过主控单片机8发出控制信号给电机控制阀控制模块10,由电机控制阀控制模块10控制电机控制阀5调整闭口大小,多个房间分别配备多个室内恒温控制器12,各房间内的循环管路分别与上分水管管道

    4、下分水管管道2上相对管接头I连通,电机控制阀5的控制端分别通过线路6与主控单片机7的电机控制阀控制模块10联接,根据所处房间的室内恒温控制器12发出的信号,单独控制该房间地热循环管路的管接头电机控制阀5的闭口大小。

    [0014] 一般情况下,地热分水器无线温控系统的室内恒温控制器,设定的参数值为18°C〜30°C之间,而由电机控制阀5控制的闭口开启度可以分为多档,即全开、1/3开、半开、2/3开、全闭等。架设本实用新型的假如电机控制阀5控制的闭口开启度分为3档,即全开、半开和全闭,而使用者设定需要的恒温温度为25°C,则当温度检测模块17实时检测的室内温度低于恒温温度3°C时,电机控制阀5控制的闭口开启度调整为全开;若温度检测模块17实时检测的室内温度低于恒温温度,且实时检测的室内温度与恒温温度的温度差在1°C〜3°C时,电机控制阀5控制的闭口开启度调整为半开;若温度检测模块17实时检测的室内温度高于或等于设定的恒温温度时,电机控制阀控制的闭口开启度调整为全闭。

    说明
    带地热分水器的模具

    技术领域

    [0001] 本发明涉及一种模具,尤其涉及一种带地热分水器的模具。

    背景技术

    [0002] 在用模具制造产品时,当产品体积很大的时候,模板上的水路必须需要很多,才可以保证模具快速冷却,以到达提高注塑生产的效率,但是由于水路过多,接水管也很多,生产中,水管经常被带进模具内,把水管压坏,水进入模仁内部,长时间如此,模仁会生锈。

    发明内容

    [0003] 本发明为了解决上述现有技术存在的缺陷和不足,提供了一种可有效的保护水 管,使其在生产过程中不被损伤,同时也能防止模仁生锈的带地热分水器的模具。

    [0004] 本发明的技术方案:一种带地热分水器的模具,包括模板、设置在模板上的模仁和设置在模仁周围的若干水管,所述模板上还设有若干地热分水器,所述地热分水器与水管连通。

    [0005] 优选地,所述地热分水器通过螺钉固定在模板上。

    [0006] 优选地,所述地热分水器的数量为2个。

    [0007] 本发明在模板上设置于水管连通的地热分水器,使其可有效的保护水管,防止水管在生产过程中被损伤,同时也能防止模仁生锈,延长水管和模仁的使用寿命,而且结构简单、加工容易,安装与拆卸方便。

    附图说明

    [0008] 图I为本发明的结构示意图。

    [0009] 图中I.模板,2.水管,3.地热分水器,4.螺钉,5.模仁。

    具体实施方式

    [0010] 下面结合附图对本发明做进一步详细的说明,但并不是对本发明保护范围的限制。

    [0011] 如图I所示,一种带地热分水器的模具,包括模板I、设置在模板I上的模仁5和设置在模仁5周围的若干水管2,模板I上还设有2个地热分水器3,地热分水器3与水管2连通。地热分水器3通过螺钉4固定在模板I上。

    [0012] 本发明在模板上设置于水管连通的地热分水器,使其可有效的保护水管,防止水管在生产过程中被损伤,同时也能防止模仁生锈,延长水管和模仁的使用寿命,而且结构简单、加工容易,安装与拆卸方便。

    [0013] 本发明在生产过程中,多跟水管通过地热分水器连接而被梳理,水路简单明了,不容易被模具压坏,其可有效的保护水管,防止水管在生产过程中被损伤,同时也能防止模仁生锈,延长水管和模仁的使用寿命。
