艺术喷泉地热分水器
摘要
1.一种艺术喷泉地热分水器，它有一个地热分水器外壁(5)，在地热分水器外壁(5)的侧壁上开有进水口(3)、余水排出口(13)、环喷出水口(15)；在外壁(5)的顶部设有出水口(1)、中心出水口(12)、顶喷出水口(14)；在外壁(5)的底部固定有密封盘(6)，其特征在于：所述的艺术喷泉地热分水器是在喷水器外壁(5)底部的密封盘(6)处连有电机(9)，电机(9)的轴透过密封盘(6)的孔直接与分水机构的转轴(4)相连；在电机(9)的轴与密封盘(6)的孔之间安装有密封系统。
2.按权利要求1所述的艺术喷泉地热分水器，其特征在于：所述的分水机构是由转轴(4)和固定在转轴(4)上的分水盘(2)组成。
说明
艺术喷泉地热分水器
技术领域
：本实用新型是涉及一种改进的艺术喷泉地热分水器。
背景技术
：艺术喷泉地热分水器是艺术喷泉的重要组成部分，用来将水分配给各个喷头，以形成不同的艺术效果。已有的艺术喷泉地热分水器含有一个外壁，在外壁内有一套由齿轮、蜗轮、蜗杆等组成的传动机构。供传动机构工作的动力来自水泵的转轮，通过复杂的传动系统传给壁内的传动机构进行对水分配。这种已有的喷泉地热分水器所用零部件多，结构复杂、加工困难、成本高、易损坏、维修不便。
发明内容
：本实用新型的目的是提供一种结构简单、加工容易、成本低、易维修的艺术喷泉地热分水器，这种艺术喷泉地热分水器是在地热分水器外壁的底部连接一电机，电机轴透过外壁底部的密封盘直接与安装在外壁内的分水机构相连，以驱动分水机构分水；电机与密封盘的孔之间装有密封系统；进水口设在外壁的侧面，制成艺术喷泉地热分水器。
本实用新型与已有的地热分水器相比，其优点是：所用零部件少、成本低、加工容易、便于维修；电机直接驱动地热分水器的分水机构，结构简单、转速均匀。
附图说明
：附图是本实用新型一个实施例的结构示意图，不作为对本实用新型的限定。
图1、本实用新型实施例的局部结构示意图；图2、实施例图1的俯视结构示意图；图3、图2的A-A局部剖视左视示意图；图中：1、出水口；2、分水盘；3、进水口；4、转轴；5、外壁；6、密封盘；7、密封圈；8、油封；9、电机；10、弹簧；11、水泵；12、中心出水口；13、余水排出口；14、顶喷出水口；15、环喷出水口。
具体实施方案如附图所示：图中的5是地热分水器的外壁，在外壁5的侧壁开有进水口3，进水口3与水泵11相通；在外壁5的顶部开水出水口1、中心出水口12和顶喷出水口14。出水口1与喷泉的主喷头相连；中心出水口12连接于喷头的中心喷管；顶喷出水口14连接于喷泉的顶部付喷孔；在外壁5的侧壁上方设有余水排出口13和环喷出水口15；余水排出口13是将地热分水器内多余的水排出；环喷出水口15与喷泉的环边喷孔相通。在外壁5的底部固定有密封盘6；密封盘6的下边与电机9相接。电机9的轴透过密封盘6的孔与分水机构的转轴4相连；转轴4和固定在转轴4上的分水盘2组成了分水机构。在电机9的轴与密封盘6的孔之间安装有密封系统，制成艺术喷泉地热分水器。

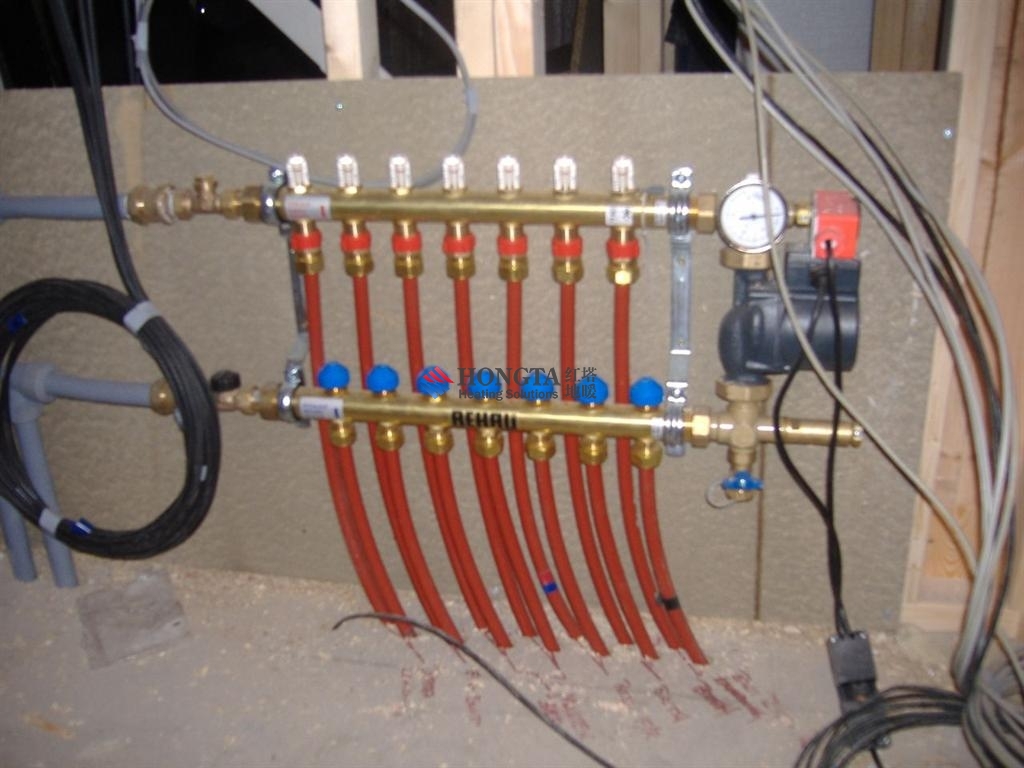

地热分水器
CN 202992487 U
摘要
本实用新型提供了一种地热分水器，该地热分水器包括地热分水器主体及压紧器；其中，地热分水器主体内空，其上设有用于连接进水总管的进水口，地热分水器主体的外壁上设有用于连接多条出水支管的多个管状出水嘴；该多个出水嘴与地热分水器主体固定相连，且与地热分水器主体内部连接相通；出水嘴的外壁设有第一锯齿结构；压紧器的数目与出水嘴相对应，压紧器为环状，压紧器的内壁设有第二锯齿结构；当出水支管套到所述出水嘴上以后，第一锯齿结构和第二锯齿结构隔着出水支管的管壁互相啮合。本实用新型的第一锯齿结构和第二锯齿结构相互对应，通过二者的啮合配合，使二者隔着支管管壁相互固定，不易脱落，进而有效地防止支管连接处的水泄露，既避免了螺纹接口，又提高了连接的可靠性；地热分水器的出水嘴可直接与交联聚乙烯管连接，简化了中间环节，降低了连接成本。
权利要求(10)
1.一种地热分水器，其特征在于，所述地热分水器包括地热分水器主体及压紧器； 所述地热分水器主体内空，所述地热分水器主体设有用于连接进水总管的进水口，所述地热分水器主体的外壁上设有用于连接多条出水支管的多个管状出水嘴；所述多个出水嘴与所述地热分水器主体固定相连，且与所述地热分水器主体内部连接相通；所述出水嘴的外壁设有第一锯齿结构； 所述压紧器的数目与所述出水嘴相对应，所述压紧器为环状，所述压紧器的内壁设有第二锯齿结构； 当出水支管套到所述出水嘴上以后，所述第一锯齿结构和所述第二锯齿结构隔着出水支管的管壁互相啮合。
2.如权利要求1所述的地热分水器，其特征在于，当所述第一锯齿结构和所述第二锯齿结构隔着出水支管的管壁互相啮合时，所述第二锯齿结构的锯齿嵌入所述第一锯齿结构的锯凹；所述第一锯齿结构和所述第二锯齿结构均为环状。
3.如权利要求2所述的地热分水器，其特征在于，所述第一锯齿结构为所述出水嘴外壁上设置的多道环状凸起，以及相邻所述环状凸起之间形成的凹陷。
4.如权利要求3所述的地热分水器，其特征在于，所述出水嘴上的环状凸起横截面为矩形、半圆形、三角形。
5.如权利要求2所述的地热分水器，其特征在于，所述第二锯齿结构为所述压紧器内壁上设置的多个横截面为三角形的环状凹槽，以及相邻的环状凹槽之间形成的突出部。
6.如权利要求1所述的地热分水器，其特征在于，所述出水嘴的数目为3-10个。
7.如权利要求1所述的地热分水器，其特征在于，所述地热分水器主体为管状，其一端为进水口，另一端封闭。
8.如权利要求1所述的地热分水器，其特征在于，所述地热分水器主体为管状，其两端开口，该两个开口之一为进水口。
9.如权利要求1所述的地热分水器，其特征在于，所述出水嘴的外侧壁还设有用于防止所述压紧器推送过量的限位块。
10.如权利要求9所述的地热分水器，其特征在于，所述限位块包括多个弧形段。
说明
地热分水器
技术领域
[0001] 本实用新型涉及一种地热分水器。
背景技术
[0002]目前的供水系统多使用交联聚乙烯(PE-X)管进行输水，并采用地热分水器实现总管与支管之间的连接。
[0003] 现有技术中已提供了多种地热分水器，例如，中国专利03208335.1公开了一种可调节式地热分水器，其在一固定支架内的地热分水器管路分为上下两部分，上管路连接直管接头与流量调节阀，为分水控制；下管路连接了直管接头与流量计，为集水控制；地热分水器上下两路均配置放气阀，也可设置进水阀，固定支架上设有螺钉孔，可进行壁挂式安装。
[0004] 中国专利200520056170.8公开了一种地热分水器，其包括地热分水器主体，在地热分水器主体的出水口内壁装有耐磨胶圈，一端装有淋浴头的支撑管可直接插入出水口内，在支撑管外还套装有锁紧胶圈和环形连接螺母，当连接螺母与出水口旋紧后，连接螺母的内端面挤压锁紧胶圈，使锁紧胶圈的内径进一步缩小，从而大大增加了锁紧胶圈与支撑管外壁之间的磨擦力，保证支撑管不会脱出。
[0005] 中国专利200620088709.2公开了一种地热分水器，其中包括支架、进水管、回水管，进
水管上固定连接有进水管接头，进水管接头上安装有进水阀，回水管上固定连接有回水管接头，进水管和回水管上分别螺纹连接有放气阀，进水管和回水管均为两端管口内壁上嵌有螺纹铜套的塑料管，进水管的一端管口螺纹连接有端盖，回水管的一端管口螺纹连接有端盖，端盖上固定带有密封垫圈；放气阀均包括阀体和阀杆，阀体的上部向内收缩呈圆锥状，阀杆的下部带有台阶，其直径大于阀体上部开口的直径。
[0006] 中国专利201020156063.3公开了一种多功能通用型地热分水器，其包括主管、连接件以及活接头，连接件一端连接主管，另一端连接活接头，活接头间隔地设置在主管的侧壁上。
[0007] 上述技术方案的缺点在于:地热分水器支管连接头为外螺纹形式，容易漏水，连接可靠性较低。
[0008] 因此，如何提供具有较高连接可靠性且不易漏水的的地热分水器成为了业界需要解决的问题。
发明内容
[0009] 针对现有技术的缺点，本实用新型的目的是提供一种用料省、制造工艺简单且容易装配的自动离合装置。
[0010] 为了实现上述目的，本实用新型提供了一种地热分水器，该地热分水器包括地热分水器主体及压紧器；其中，地热分水器主体内空，该地热分水器主体设有用于连接进水总管的进水口，地热分水器主体的外壁上设有用于连接多条出水支管的多个管状出水嘴；该多个出水嘴与地热分水器主体固定相连，且与地热分水器主体内部连接相通；出水嘴的外壁设有第一锯齿结构；[0011] 压紧器的数目与出水嘴相对应，压紧器为环状，压紧器的内壁设有第二锯齿结构；
[0012] 当出水支管套到所述出水嘴上以后，第一锯齿结构和第二锯齿结构隔着出水支管的管壁互相啮合。
[0013] 本实用新型中，第一锯齿结构和第二锯齿结构可以隔着出水支管的管壁互相啮合，进而防止水泄露。
[0014] 本实用新型中，压紧器内壁上的第二锯齿结构设置于压紧器的首部。
[0015] 本实用新型中，优选为第二锯齿结构的锯齿和第一锯齿结构的锯凹数目一致。
[0016] 本实用新型中，第一锯齿结构和第二锯齿结构的锯齿数目越多，其防止水泄露的效果越好，但是安装的难度也更大。优选地，例如，第二锯齿机构的锯齿数目可为，例如1-5个，在此基础上进一步优选为1-3个。
[0017] 本实用新型中，地热分水器优选为塑料或金属材质，在此基础上进一步优选为不锈钢及铜，例如，地热分水器主体为不锈钢材质，压紧器为铜材质。
[0018] 本实用新型中，地热分水器主体的进水口用于连接进水管道。地热分水器主体上的出水嘴又可称为支管连接头，用于与出水管道连接。
[0019] 本实用新型的使用方法为:1、用管剪将出水支管的管端剪齐；2、将环状压紧器由剪齐的管口套入；3、用扩口器将出水支管的管端逐步扩大，至出水嘴能插入三分之二 ；4、将出水嘴插入支管的管口 ；5、将压紧器往出水嘴根部的方向拉压，至第二锯齿结构的锯齿与第一锯齿结构的锯凹哨合为止。
[0020] 本实用新型中，分别位于压紧器内壁上的第一锯齿结构和出水嘴上的第二锯齿结构相互对应，通过二者的啮合配合，使二者隔着支管管壁相互固定，不易脱落，进而有效地防止支管连接处的水泄露，既避免了螺纹接口，又提高了连接的可靠性；另外，地热分水器的出水嘴可直接与交联聚乙烯(PE-X)管连接，简化了中间环节，降低了连接成本。
[0021] 根据本实用新型另一具体实施方式，当第一锯齿结构和第二锯齿结构隔着出水支管的管壁互相哨合时，第二锯齿结构的锯齿嵌入第一锯齿结构的锯凹；第一锯齿结构和第二锯齿结构均为环状。
[0022] 根据本实用新型另一具体实施方式，第一锯齿结构为出水嘴外壁上设置的多道环状凸起，以及相邻环状凸起之间形成的凹陷。
[0023] 本实用新型中，出水嘴上的环状凸起的横截面可为各种形状，根据本实用新型另一具体实施方式，出水嘴上的环状凸起横截面为矩形、半圆形、三角形。
[0024] 根据本实用新型另一具体实施方式，第二锯齿结构为压紧器内壁上设置的多个横截面为三角形的环状凹槽，以及相邻的环状凹槽之间形成的突出部。具体而言，该环状凹槽的横截面为直角三角形或者钝角三角形，以形成斜面便于压紧器向前推进。另外，压紧器的前端也做成斜面，以便于压紧器向前推进。
[0025] 根据本实用新型另一具体实施方式，出水嘴的数目为3-10个。
[0026] 根据本实用新型另一具体实施方式，地热分水器主体为管状，其一端为进水口，另一端封闭。
[0027] 根据本实用新型另一具体实施方式，地热分水器主体为管状，其两端开口，该两个开口之一为进水口。[0028] 根据本实用新型另一具体实施方式，出水嘴的外侧壁还设有用于防止压紧器推送过量的限位块，具体而言，该限位块的形状为环状。
[0029] 根据本实用新型另一具体实施方式，限位块包括多个弧形段。
[0030] 另外，压紧器尾部的外壁上可设置环形凹槽，以便于使用工具将压紧器往前推。
[0031] 与现有技术相比，本实用新型具备如下有益效果:
[0032] 本实用新型中，分别位于压紧器内壁上的第一锯齿结构和出水嘴上的第二锯齿结构相互对应，通过二者的啮合配合，使二者隔着支管管壁相互固定，不易脱落，进而有效地防止支管连接处的水泄露，既避免了螺纹接口，又提高了连接的可靠性；另外，地热分水器的出水嘴可直接与交联聚乙烯(PE-X)管连接，简化了中间环节，降低了连接成本。
[0033] 下面结合附图对本实用新型作进一步的详细说明。
附图说明
[0034] 图1是实施例1的地热分水器的横截面结构示意图；
[0035] 图2是图1中A区域的局部放大图；
[0036] 图2是实施例1的压紧器的横截面结构示意图；
[0037] 图4是实施例1中压紧器与出水嘴相互配合的结构示意图。
具体实施方式
[0038] 实施例1
[0039] 如图1-图2所示，本实施例的地热分水器包括不锈钢制成的地热分水器主体I及压紧器2。
[0040] 其中，地热分水器主体I为内空的管状,其一端为进水口 11,另一端封闭。地热分水器主体I的外壁上设有用于连接多条出水支管的多个(5个)管状出水嘴12。
[0041] 出水嘴12与地热分水器主体I固定相连，且与地热分水器主体I内部连接相通；出水嘴12的外壁设有第一锯齿结构。第一锯齿结构为出水嘴外壁上设置的多道环状凸起121，以及相邻环状凸起121之间形成的凹陷122，该环状凸起121的横截面为矩形。出水嘴12的外侧壁还设有用于防止压紧器2推送过量的环形限位块123。
[0042] 压紧器2的数目与出水嘴12相对应，压紧器2为环状，其前端做成斜面23，以便于压紧器向前推进。压紧器首部(前半部)的内壁设有第二锯齿结构。第二锯齿结构为压紧器2内壁上设置的多个横截面为三角形的环状凹槽21，以及相邻的环状凹槽之间形成的突出部22。该环状凹槽21的横截面为直角三角形。压紧器尾部(后半部)的外壁上设置环形凹槽24，以便于使用工具将压紧器往前推。
[0043] 第二锯齿结构的锯齿22和第一锯齿结构的锯凹122数目一致，均为两个。第一锯齿结构和第二锯齿结构均为环状。当第一锯齿结构和第二锯齿结构隔着出水支管的管壁互相哨合时，第二锯齿结构的锯齿22嵌入第一锯齿结构的锯凹122。
[0044] 实施例2
[0045] 本实施例与实施例1的不同之处在于:(1)地热分水器主体为管状，其两端开口，该两个开口之一为进水口 ；(2)限位块包括多个弧形段；(3)出水嘴的数目为10个。
