弯管地热分水器保护器
CN 202149324 U
摘要
本实用新型公开了一种弯管地热分水器保护器，主要由一弯管构成，在弯管管壁上沿弯管中心线方向开有缝隙。本实用新型通过弯管地热分水器保护器来保护管道在铺设时转角的弯角不被折死，有效地保护了管道的畅通，大大减少了弯角铺设时的工作量和工作难度。
权利要求(5)
1.弯管地热分水器保护器，主要由一弯管（1)构成，其特征在于，在弯管管壁上沿弯管中心线方向开有缝隙⑵。
2.根据权利要求1所述的弯管地热分水器保护器，其特征在于，所述弯管呈“U”形。
3.根据权利要求1所述的弯管地热分水器保护器，其特征在于，弯管两端的端面为斜面。
4.根据权利要求1所述的弯管地热分水器保护器，其特征在于，所述缝隙开在弯管的内侧或外侧。
5.根据权利要求1所述的弯管地热分水器保护器，其特征在于，所述缝隙贯穿/不贯穿弯管两端。
说明
弯管地热分水器保护器
技术领域
[0001] 本实用新型涉及管道铺设设备领域，尤其涉及一种弯管地热分水器保护器。 背景技术

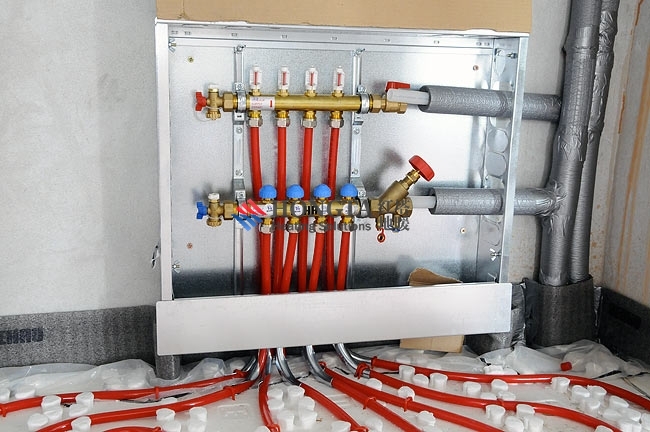

[0002] 现阶段随着地面辐射采暖工程的不断推广，在地暖管材铺设时也出现了一些问题，如地暖塑料盘管转弯圆弧小的部位容易出现“折死”的情况无法通水，影响了施工的质量，长期将容易折死的位置放置不理就有可能造成安全隐患就和水流的不畅。如果派专人定期维护和查看这些弯角位置，不止浪费人力的看护也浪费维护的材料。
发明内容
[0003] 为了弥补上述管材铺设时容易出现“折死”造成水流不畅造成安全隐患的缺陷，本实用新型提出了一种用于在管道弯角铺设时保护管道的弯角地热分水器保护器。
[0004] 弯角地热分水器保护器，其技术方案为，主要由一弯管构成，在弯管管壁上沿弯管中心线方向开有缝隙。本方案采用带有缝隙的管材来保护铺设时水管的转弯，将要转弯的管道沿弯管的中心线插入，弯角地热分水器保护器通过固定的弯角来引导管道的走向，保护管道不被“折死”
[0005] 所述弯管呈“U”形。本方案保护一些要转180度弯角的管道可以通过弯管引导保护。
[0006] 弯管左右两端的端面为斜面。本方案使管道插入弯角地热分水器保护器时更加容易。
[0007] 所述缝隙开在弯管的内侧或外侧。本方案可按照转角空间实际需要选取弯管来保护管道。
[0008] 所述缝隙贯穿/不贯穿弯管两端，缝隙贯穿弯管两端使管道更容易通过弯管，缝隙不贯穿弯管两端使弯管的机械强度增加。
[0009] 本实用新型通过刚性的弯管地热分水器保护器来保护管道在铺设时转角的弯角不被折死，有效地保护了管道的畅通，大大减少了弯角铺设时的工作量和工作难度。
附图说明
[0010] 图1是本是本新型弯管地热分水器保护器缝隙贯穿弯管两端的结构示意图；
[0011] 图2是本是本新型弯管地热分水器保护器缝隙不贯穿弯管两端的结构示意图；
[0012] 图3是本实用新型的两端斜面一个实施例的侧视示意图；
[0013] 图4是本实用新型缝隙开在外侧的一个实施例的示意图；
[0014] 其中，1、弯管，2、缝隙。
具体实施方式
[0015] 下面结合附图对本实用型做进一步说明。
[0016] 参照图1，弯管地热分水器保护器，主要由一弯管1构成，在弯管管壁上沿弯管中心线方向开有缝隙2。在使用时将管道插入地热分水器保护器，管道在地热分水器保护器内沿管材中心线方向穿过地热分水器保护器，并且管道弯折的角度与地热分水器保护器所成的角度一直。缝隙可以随时查看管道在地热分水器保护器内的状态。 弯管呈“U”形，在一些管道需要弯折180度的位置通过形弯管来保护管道不被折死。在图1的实施例中展示的是一种缝隙贯穿弯管左右两端的弯管地热分水器保护器，方便管道更快捷穿过弯管。
[0017] 参照图2，弯管中间的缝隙可以不贯穿弯管左右两端，保证弯管中央的机械强度。
[0018] 参照图3，弯管左右两端的的端面为斜面，在管道插入时有斜面引导，管道更容易对准弯管，使管道的铺设更加容易。
[0019] 参照图4，本实用新型的另一种实施方式，在本实施例中缝隙根据施工的需要开在弯管的外侧。本实用新型弯管的缝隙可根据需要开在弯管的内侧、外侧或者其他位置。
注塑模地热
CN 202781740 U
摘要
本实用新型公开了一种注塑模地热，涉及一种模具部件，包括地热本体，所述地热本体由进水块和出水块组成，进水块顶面设置有进水孔，出水块顶面设置有出水孔，进水块侧面设置有若干与进水孔连通的分流孔，出水块侧面设置有若干与出水孔连通的分流孔。本实用新型可以减少注塑模具上面水管穿插，减少安装工作量，节约空间和水循环时间，提高生产效率，非常具有实用性。
权利要求(3)
1. 一种注塑模地热，其特征在于：包括地热本体，所述地热本体由进水块和出水块组成，进水块顶面设置有进水孔，出水块顶面设置有出水孔，进水块侧面设置有若干与进水孔连通的分流孔，出水块侧面设置有若干与出水孔连通的分流孔。
2.根据权利要求I所述的注塑模地热，其特征在于：进水块和出水块均为长方体形。
3.根据权利要求I或2所述的注塑模地热，其特征在于：进水块和出水块表面设置有不同的标识层。
说明
注塑模地热技术领域
[0001] 本实用新型涉及一种模具部件，尤其涉及一种注塑模地热。
背景技术
[0002] 注塑模具一般都设置有冷却装置，包括水循环机构、若干模具进水管，与模具进水管相同数量的模具出水管，一个模具进水管和一个模具出水管通过模具内的水流道形成循环回路，为使模具达到降温的目的，注塑模具内的水流道有多条，这样造成在注塑模具上机台时，需要连接很多水管，安装工作量大，造成了空间浪费，延长了水循环时间，影响生产效率。
发明内容·[0003] 针对上述现有技术存在的问题，本实用新型提供了一种注塑模地热，可以减少注塑模具上面水管穿插，减少安装工作量，节约空间和水循环时间，提高生产效率，非常具有头用性。
[0004] 本实用新型的技术方案是：一种注塑模地热，包括地热本体，所述地热本体由进水块和出水块组成，进水块顶面设置有进水孔，出水块顶面设置有出水孔，进水块侧面设置有若干与进水孔连通的分流孔，出水块侧面设置有若干与出水孔连通的分流孔。
[0005] 作为优选，进水块和出水块均为长方体形。
[0006] 作为优选，进水块和出水块表面设置有不同的标识层。
[0007] 本实用新型的有益效果是：本实用新型的地热本体由进水块和出水块组成，进水块顶面设置有进水孔，出水块顶面设置有出水孔，进水块和出水块侧壁分别设置有若干分流孔，使用时，将注塑模具的模具进水管和模具出水管分别与进水块、出水块上的若干分流孔连接，当注塑机上机台后，水循环机构只需接两根水管到进水孔和出水孔，安装方便快捷，减少了安装工作量，提高了生产效率，减少了模具上面水管穿插，节约了空间和水循环时间，非常具有实用性。
附图说明
[0008] 图I是本实用新型的结构示意图。
具体实施方式
[0009] 作为本实用新型的一种实施方式，如图I所示，一种注塑模地热，包括地热本体，所述地热本体由进水块I和出水块2组成，进水块I顶面设置有进水孔3，出水块2顶面设置有出水孔4，进水块I侧面设置有若干与进水孔3连通的分流孔5，出水块2侧面设置有若干与出水孔4连通的分流孔5。使用时，可以将本实用新型通过螺钉固定连接于注塑模上。
[0010] 在本实施例中，作为优选，进水块I和出水块2均为长方体形。进水块I和出水块2表面设置有不同的标识层，比如在进水块I和出水块2表面设置不同颜色的油漆层，用以区分进水块I和出水块2，避免安装的时候搞混。 [0011] 以上对本实用新型所提供的一种注塑模地热进行了详尽介绍，本文中应用了具体个例对本实用新型的原理及实施方式进行了阐述，以上实施例的说明只是用于帮助理解本实用新型的方法及其核心思想；同时，对于本领域的一般技术人员，依据本实用新型的思想，在具体实施方式及应用范围上均会有改变之处，综上所述，本说明书内容不应理解为对本实用新型的限制。对本实用新型的变更和改进将是可能的，而不会超出附加权利要求可规定的构思和范围。
